ACV 2-DIN asennuskehys ja radion liitäntäsarja Audi TT(8J) 09/2006-04/2014
EAN: 4026724674002
621320-19-1
2-DIN-asennuskehys + radion liitäntäsarja
Yhteensopivuus: Audi TT
Lue lisää
1 kpl
151,99 €
Tuotekuvaus
Tekniset tiedot
2-DIN-asennuskehys radion liitäntäsarja rattikaukosäätimille Audi
Monissa autoissa on ajoneuvokohtainen tehdassoitin, joka on muotoiltu osaksi keskikonsolia.
Asennussarjat sisältävät kaikki komponentit OEM-laitteen vaihtoa varten.
Ajoneuvon varusteista riippuen kaikki sovittimet ja liitännät, joita tarvitaan jälkiasennuslaitteen käyttöön ja ajoneuvon toimintojen palauttamiseen, sisältyvät toimituslaajuuteen.
Huomioithan yksittäisten komponenttien asennussuositukset.
Joissain tapauksissa kaikkia ajoneuvon toimintoja ei tueta.
Esimerkiksi Trailer Assist, E Call tai muut ajoavustusjärjestelmät.
Ennen asennusta tarkista OEM-laite ja ajoneuvovalikosta erilaisia asetuksia.
Kaikki toiminnot eivät välttämättä ole käytettävissä tuki riippuu auton varusteista ja jälkiasennussoittimesta.
Vertaa adapterin liittimiä auton alkuperäisiin liittimiin ja varmista niiden sopivuus ennen asennusta.
Tarkista myös auton alkuperäisen tehdassoittimen malli.
Testaa auton toiminnot, asetukset ja rattikaukosäädin ennen lopullista asennusta.
Yhteensopivuus:
Audi TT (8J) 09/2006 - 04/2010
Audi TT (8J) 08/2010 - 04/2014
Tekniset tiedot:
CAN-väylä
Liitin: 40-napainen Quadlock VAG-liitin
Liitäntä: OEM-rattikaukosäädin 3,5 mm liitin / irtokaapeli
Liitäntä: 2-kanavainen / 4-kanavainen OEM-äänentoistojärjestelmä RCA(m) etu- ja takaoviin
Liitäntä: OEM-antenni Fakra(m)(kaksois) DIN(m)
sininen: +12V antennin heräte
Sininen: +12V vahvistimen kaukosäädin
Radion suojus 2-ISO-asennussarjalla
Ajoneuvot, joissa on Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM -laite
Ajoneuvot, joissa on RNS-E 16:9 OEM-navigointi
Ajoneuvot ilman Bosch BNS 5.0 Monochrom OEM -navigointia*
Jälkiasennuslaitteet, joiden esivahvistimen lähtöteho on yli 3V
Jälkiasennukset, joissa esivahvistimen lähtöteho on pienempi/suurempi kuin 3V:
LFB Audi A3/A4/A6/R8/TT 40-napainen Quadlock-vahvistin 2/4 kanava Tuote: 42xad006
Ajoneuvot 08/2010 - 04/2014, jos OEM-äänijärjestelmä ei toimi:
Äänijärjestelmän koodaus CAN-väylän aktivoinnista etäaktivointiin vaaditaan, jos mahdollista
Osoite J525 Aktivointi 1 Kaukosäädin (0xxx?xx)
Ajoneuvot, joissa on vahvistimen sammutusääni testissä lisäksi:
Häiriönvaimennussuodatin NF Massadecoupling RCA Tuotenumero: 30.5000-01
Jälkiasennussoittimen valmistajakohtaiset DIP-kytkinasetukset (katso BDA)
Toiminnot ja signaalit:
Tuontiautoissa ja eri ohjelmistoversioissa voi olla yhteensopivuuspoikkeamia.
punainen: +12V sytytysnapa 15
oranssi: +12V valaistusterminaali 58
violetti/valkoinen: +12V peruutussignaali
pinkki: nopeussignaali
vihreä: maa GND-käsijarrusignaali
Lähtöjen enimmäiskuormitus: 250 mA.
Virrantarve yli 250 mA:
1 relekelan vastus 75 ohmia min.
2 Releen kelan impedanssi 150 ohmia min.
rattikaukosäädin
OEM-äänijärjestelmä 2-kanavainen/4-kanavainen
*Ajoneuvot, joissa on BNS 5.0 OEM-navigointi LFB Audi/Seat/Skoda/VW Eri ajoneuvot 40-napainen Quadlock Tuote: 42A-1324-001

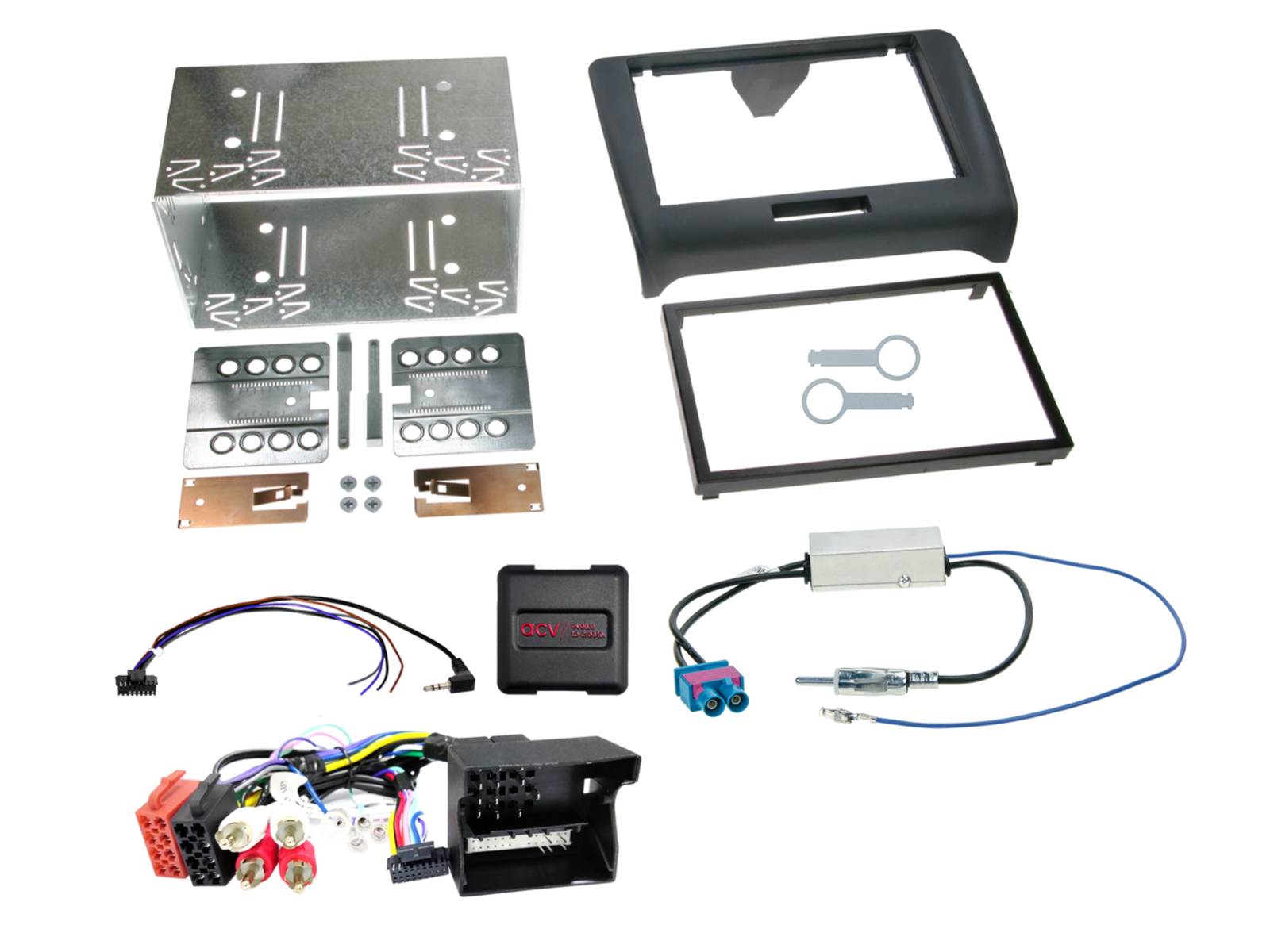

Toimitussisältö:
2-DIN-Asennuskehys Audi TT(8J) 04/2006-03/2014 musta Tuotenumero: 381320-19
LFB Audi A3/A4/A6/R8/TT Quadlock Multilead Vahvistin RCA irto Tuote: 42xad002-0
antenniadapteri Fakra(m)(double)DIN(m) 12V Phantom irtonainen Tuotenumero: 1524-77-0
Kiinnike VW / Audi / Seat / Skoda Tuotenumero: 181320-01-0
Monissa autoissa on ajoneuvokohtainen tehdassoitin, joka on muotoiltu osaksi keskikonsolia.
Asennussarjat sisältävät kaikki komponentit OEM-laitteen vaihtoa varten.
Ajoneuvon varusteista riippuen kaikki sovittimet ja liitännät, joita tarvitaan jälkiasennuslaitteen käyttöön ja ajoneuvon toimintojen palauttamiseen, sisältyvät toimituslaajuuteen.
Huomioithan yksittäisten komponenttien asennussuositukset.
Joissain tapauksissa kaikkia ajoneuvon toimintoja ei tueta.
Esimerkiksi Trailer Assist, E Call tai muut ajoavustusjärjestelmät.
Ennen asennusta tarkista OEM-laite ja ajoneuvovalikosta erilaisia asetuksia.
Kaikki toiminnot eivät välttämättä ole käytettävissä tuki riippuu auton varusteista ja jälkiasennussoittimesta.
Vertaa adapterin liittimiä auton alkuperäisiin liittimiin ja varmista niiden sopivuus ennen asennusta.
Tarkista myös auton alkuperäisen tehdassoittimen malli.
Testaa auton toiminnot, asetukset ja rattikaukosäädin ennen lopullista asennusta.
Yhteensopivuus:
Audi TT (8J) 09/2006 - 04/2010
Audi TT (8J) 08/2010 - 04/2014
Tekniset tiedot:
CAN-väylä
Liitin: 40-napainen Quadlock VAG-liitin
Liitäntä: OEM-rattikaukosäädin 3,5 mm liitin / irtokaapeli
Liitäntä: 2-kanavainen / 4-kanavainen OEM-äänentoistojärjestelmä RCA(m) etu- ja takaoviin
Liitäntä: OEM-antenni Fakra(m)(kaksois) DIN(m)
sininen: +12V antennin heräte
Sininen: +12V vahvistimen kaukosäädin
Radion suojus 2-ISO-asennussarjalla
Ajoneuvot, joissa on Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM -laite
Ajoneuvot, joissa on RNS-E 16:9 OEM-navigointi
Ajoneuvot ilman Bosch BNS 5.0 Monochrom OEM -navigointia*
Jälkiasennuslaitteet, joiden esivahvistimen lähtöteho on yli 3V
Jälkiasennukset, joissa esivahvistimen lähtöteho on pienempi/suurempi kuin 3V:
LFB Audi A3/A4/A6/R8/TT 40-napainen Quadlock-vahvistin 2/4 kanava Tuote: 42xad006
Ajoneuvot 08/2010 - 04/2014, jos OEM-äänijärjestelmä ei toimi:
Äänijärjestelmän koodaus CAN-väylän aktivoinnista etäaktivointiin vaaditaan, jos mahdollista
Osoite J525 Aktivointi 1 Kaukosäädin (0xxx?xx)
Ajoneuvot, joissa on vahvistimen sammutusääni testissä lisäksi:
Häiriönvaimennussuodatin NF Massadecoupling RCA Tuotenumero: 30.5000-01
Jälkiasennussoittimen valmistajakohtaiset DIP-kytkinasetukset (katso BDA)
Toiminnot ja signaalit:
Tuontiautoissa ja eri ohjelmistoversioissa voi olla yhteensopivuuspoikkeamia.
punainen: +12V sytytysnapa 15
oranssi: +12V valaistusterminaali 58
violetti/valkoinen: +12V peruutussignaali
pinkki: nopeussignaali
vihreä: maa GND-käsijarrusignaali
Lähtöjen enimmäiskuormitus: 250 mA.
Virrantarve yli 250 mA:
1 relekelan vastus 75 ohmia min.
2 Releen kelan impedanssi 150 ohmia min.
rattikaukosäädin
OEM-äänijärjestelmä 2-kanavainen/4-kanavainen
*Ajoneuvot, joissa on BNS 5.0 OEM-navigointi LFB Audi/Seat/Skoda/VW Eri ajoneuvot 40-napainen Quadlock Tuote: 42A-1324-001
Toimitussisältö:
2-DIN-Asennuskehys Audi TT(8J) 04/2006-03/2014 musta Tuotenumero: 381320-19
LFB Audi A3/A4/A6/R8/TT Quadlock Multilead Vahvistin RCA irto Tuote: 42xad002-0
antenniadapteri Fakra(m)(double)DIN(m) 12V Phantom irtonainen Tuotenumero: 1524-77-0
Kiinnike VW / Audi / Seat / Skoda Tuotenumero: 181320-01-0
Scope of delivery:
2-DIN radio cover Audi TT(8J) 04/2006-03/2014 black Article: 381320-19
LFB Audi A3/A4/A6/R8/TT Quadlock Multilead Amp RCA loose Item: 42xad002-0
Antenna adapter Fakra(m)(double)DIN(m) 12V Phantom loose Article: 1524-77-0
Release Bracket VW / Audi / Seat / Skoda loose Article: 181320-01-0
2-DIN radio cover Audi TT(8J) 04/2006-03/2014 black Article: 381320-19
LFB Audi A3/A4/A6/R8/TT Quadlock Multilead Amp RCA loose Item: 42xad002-0
Antenna adapter Fakra(m)(double)DIN(m) 12V Phantom loose Article: 1524-77-0
Release Bracket VW / Audi / Seat / Skoda loose Article: 181320-01-0
