ACV 2-DIN asennuskehys ja radion liitäntäsarja Seat/Skoda/VW CAN

2-DIN-asennuskehys ja radion liitäntäsarja CAN-väylä Seat / Skoda / VW.

Monissa autoissa on ajoneuvokohtainen tehdassoitin, joka on muotoiltu osaksi keskikonsolia.

Asennussarjat sisältävät kaikki komponentit OEM-laitteen vaihtoa varten.

Ajoneuvon varusteista riippuen kaikki sovittimet ja liitännät, joita tarvitaan jälkiasennuslaitteen käyttöön ja ajoneuvon toimintojen palauttamiseen, sisältyvät toimituslaajuuteen.

Huomioithan yksittäisten komponenttien asennussuositukset.

CAN-väylä radion liitäntäsarjat tarjoavat kaikki analogiset signaalit, jotka tarvitaan jälkiasennussoitinn käyttöön.

Ajoneuvon toimintoja tai asetuksia ei tueta.

Ennen asennusta tarkista OEM-laite ja ajoneuvovalikosta erilaisia asetuksia.

Vertaa adapterin liittimiä auton alkuperäisiin liittimiin ja varmista niiden sopivuus ennen asennusta.

Tarkista myös auton alkuperäisen tehdassoittimen malli.

Ennen lopullista kokoonpanoa tarkista ajoneuvon toiminnot ja asetukset.

Yhteensopivuus:
Seat Alhambra: 2010–2015
Seat Leon: 2009–2012
Seat Toledo: 2013–2015
Skoda Fabia: 2007–2014
Skoda Octavia: 2004–2013
Škoda Rapid: 2012–2015
Skoda Roomster: 2006–2015
Škoda Superb: 2008–2015
Skoda Yeti: 2009–2013
Volkswagen Amarok: 2010–2016

Tekniset tiedot:
CAN-väylä

Liitäntä: 40-napainen Quadlock VW
Liitäntä: OEM-antenni Fakra(m) DIN(m) / ISO(m)

Seat Leon- ja Toledo-mallit:
Golf V/IV -tyylinen OEM-laite, jossa on CD-paikka laitteessa
ilman OEM-laitetta, jossa on CD-paikka laitteen kannessa

Ajoneuvot Skoda:
Skoda OEM Asennuskehys vaaditaan*/**/***/****

Ajoneuvot Skoda:
Bolero/Stream OEM -laitteella
Amundson / Columbus OEM Navigationin kanssa
ilman Technisatin OEM-laitetta

VW-ajoneuvot:
Ajoneuvot, joissa on RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM laite
Ajoneuvot, joissa on RNS315 / RNS510 OEM-navigointi
Ajoneuvot, joissa ei ole RCD320-OEM-laitetta ISO-liittimillä

Ajoneuvot VW Caravelle / Multivan / T5 Transporter Golf V/VI -tyylisellä laitteella
VW Caravelle / Multivan / T5 Transporter ilman suorakaiteen muotoista OEM-laitetta

Ajoneuvot VW Caravelle / Multivan / T5 Transporter OEM-äänentoistojärjestelmällä:
Aktiivinen järjestelmäsovitin VW T5/Touareg Quadlock MQS Insert Tuotenumero: 13-1424-26

Diagnostiikka-LED:
Sininen vilkkuva CAN-bussihaku
sininen vakio CAN-väylä aktiivinen
punainen +12V sytytysvirta aktiivinen

Sopii seuraaville ajoneuvoille:

Seat
Seat Alhambra (7N) 10/2010 - 04/2015
Seat Leon (1P) 04/2009 - 11/2012
Seat Toledo (NH) 03/2013 - 05/2015

Skoda
Skoda Fabia (5v) 03/2007 - 04/2010
Skoda Fabia (5J) 06/2010 - 06/2014
Skoda Octavia (1Z) 06/2004 - 05/2009*
Skoda Octavia (1Z) 01/2009 - 03/2013**
Skoda Rapid (NH) 10/2012 - 04/2015***
Skoda Roomster (5v) 09/2006 - 04/2010
Skoda Roomster (5J) 06/2010 - 02/2015
Skoda Praktik (5v) 09/2006 - 04/2010
Skoda Praktik (5v) 06/2010 - 02/2015
Skoda Superb (3T) 07/2008 - 05/2013****
Skoda Superb (3T) 06/2013 - 05/2015****
Skoda Yeti (5L) 08/2009 - 10/2013*****

VW
VW Amarok (2H) 07/2010 - 08/2016
VW Kupla (16) 11/2011 - 06/2016
VW Caddy III (2K) 10/2003 - 08/2010
VW Caddy III (2K) 09/2010 - 04/2015
VW Caravelle (7H) 09/2009 - 05/2015
VW CC (3C/35) 06/2008 - 11/2011
VW CC (3C/35) 02/2012 - 08/2016
VW EOS (1F) 05/2006 - 10/2010
VW EOS (1F) 10/2010 - 04/2015
VW Golf V (1K) 11/2003 - 09/2008
VW Golf V (1KM) 06/2007 - 10/2009
VW Golf V Plus (1KP) 01/2005 - 02/2009
VW Golf VI (1K) 11/2008 - 09/2012
VW Golf VI (1KM) 11/2009 - 04/2013
VW Golf VI Plus (1KP) 03/2009 - 01/2014
VW Jetta V (1KM) 09/2005 - 10/2010
VW Jetta IV (162) 01/2011 - 08/2014
VW Multivan (7H) 09/2009 - 05/2015
VW Passat B6 (3C2) 11/2005 - 07/2010
VW Passat B6 (3C5) 08/2005 - 07/2010
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Polo V (6R) 06/2009 - 01/2014
VW Scirocco III (13) 08/2008 - 04/2014
VW Sharan II (7N) 08/2010 - 04/2015
VW T5 Transporter (7H) 09/2009 - 05/2015
VW Tiguan I (5N) 10/2007 - 02/2011
VW Tiguan I (5N) 06/2011 - 04/2016
VW Touran I (1T) 01/2003 - 09/2006
VW Touran I (1T) 11/2006- 04/2010
VW Touran I (1T) 08/2010 - 04/2015

Väri: musta

Kehyksen aukko: 172 mm x 98,5 mm

Toiminnot ja signaalit:
Tuontiautoissa ja eri ohjelmistoversioissa voi olla yhteensopivuuspoikkeamia.

vaaleanpunainen: +12V sytytysnapa 15 1,5A maksimissa.
oranssi: +12V valaistusterminaali 58 0.1A maksimi.
valkoinen: +12V kääntösignaali maksimissaan 1,5A.
keltainen/vihreä keltainen/punainen: nopeussignaali

CAN-väylän aktivointi OEM-äänijärjestelmä

*Ajoneuvot, joissa on Amundsen / Columbus / Nexus OEM -navigointi
**Ajoneuvot, joissa on Bolero / Swing OEM

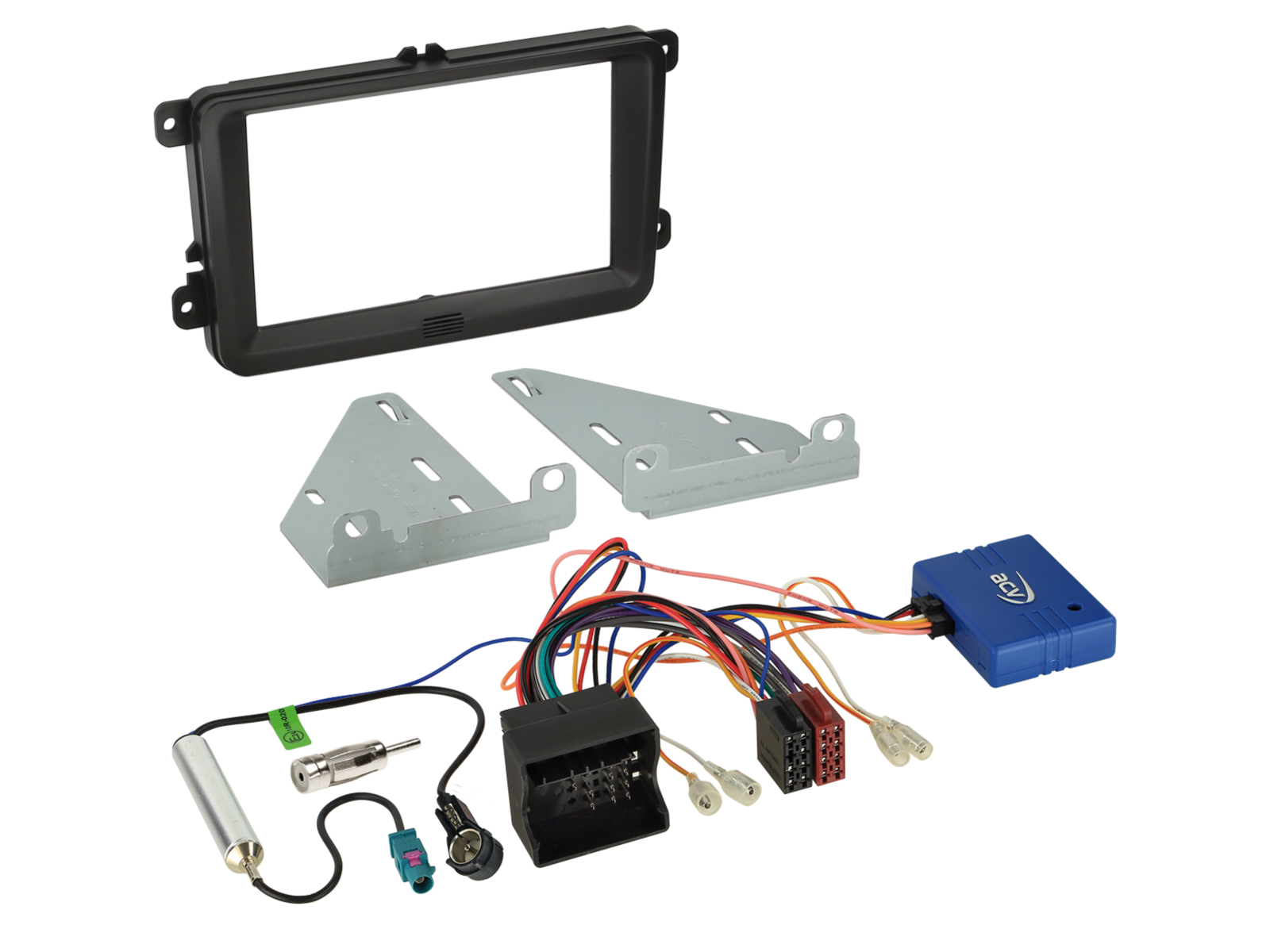

Toimitussisältö:

2-DIN-Asennuskehys Seat/Skoda/VW eri ajoneuvot musta Tuotenumero: 381320-30-1
CAN-Bus Kit VAG 40-napainen QuadlockISO/Antenna FakraISO Tuotenumero: 12-1324-45-15
antenniadapteri ISO(f)DIN(m) Tuotenumero: 1500-00
