ACV 2-DIN asennuskehys ja radion liitäntäsarja Seat/Skoda/VW vehicles SWC/antenna(Set) black

2-DIN-soitinkehys ja radion liitäntäsarja rattikaukosäätimille Seat / Skoda / VW.

Monissa autoissa on ajoneuvokohtainen tehdassoitin, joka on muotoiltu osaksi keskikonsolia.

Asennussarjat sisältävät kaikki komponentit OEM-laitteen vaihtoa varten.

Ajoneuvon varusteista riippuen kaikki sovittimet ja liitännät, joita tarvitaan jälkiasennuslaitteen käyttöön ja ajoneuvon toimintojen palauttamiseen, sisältyvät toimituslaajuuteen.

Huomioithan yksittäisten komponenttien asennussuositukset.

Ajoneuvon toimintoja tai asetuksia ei tueta.

Kaikki toiminnot eivät välttämättä ole käytettävissä tuki riippuu auton varusteista ja jälkiasennussoittimesta.

Vertaa adapterin liittimiä auton alkuperäisiin liittimiin ja varmista niiden sopivuus ennen asennusta.

Tarkista myös auton alkuperäisen tehdassoittimen malli.

Testaa auton toiminnot, asetukset ja rattikaukosäädin ennen lopullista asennusta.

Yhteensopivuus:

Seat Alhambra: 2010–2015
Seat Leon: 2009–2012
Seat Toledo: 2013–2015
Skoda Fabia: 2007–2014
Skoda Octavia: 2004–2013
Škoda Rapid: 2012–2015
Skoda Roomster: 2006–2015
Škoda Superb: 2008–2015
Skoda Yeti: 2009–2013
Volkswagen Amarok: 2010–2016

Tekniset tiedot:
CAN-väylä

Liitäntä: 40-napainen Quadlock VW
Liitäntä: OEM-rattikaukosäädin 3,5 mm liitin / irtokaapeli
Liitäntä: OEM Antenna Fakra(m)(Set) DIN(m) / ISO(m)

Ajoneuvot ilman alkuperäistä äänentoistojärjestelmää

Seat Leon- ja Toledo-mallit:
Ajoneuvot, joissa on Golf V/IV -tyylinen OEM-laite ja CD-paikka laitteessa
Ajoneuvot, joissa ei ole OEM-laitetta ja CD-paikka laitteen kannessa

Ajoneuvot Skoda:
Skoda OEM Asennuskehys vaaditaan*/**/***/****

Ajoneuvot Skoda:
Ajoneuvot, joissa on Bolero/Stream OEM -laite
Ajoneuvot, joissa on Amundson / Columbus OEM-navigointi
Ajoneuvot ilman Technisatin OEM-laitetta

VW-ajoneuvot:
Ajoneuvot, joissa on RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM laite
Ajoneuvot, joissa on RNS315 / RNS510 OEM-navigointi
Ajoneuvot, joissa ei ole RCD320-OEM-laitetta ISO-liittimillä

Jälkiasennussoittimen valmistajakohtaiset DIP-kytkinasetukset (katso BDA)

Sopii seuraaville ajoneuvoille:

Seat
Seat Alhambra (7N) 10/2010 - 04/2015
Seat Leon (1P) 04/2009 - 11/2012
Seat Toledo (NH) 03/2013 - 05/2015

Skoda
Skoda Fabia (5v) 03/2007 - 04/2010
Skoda Fabia (5J) 06/2010 - 06/2014
Skoda Octavia (1Z) 06/2004 - 05/2009*
Skoda Octavia (1Z) 01/2009 - 03/2013**
Skoda Rapid (NH) 10/2012 - 04/2015***
Skoda Roomster (5v) 09/2006 - 04/2010
Skoda Roomster (5J) 06/2010 - 02/2015
Skoda Praktik (5v) 09/2006 - 04/2010
Skoda Praktik (5v) 06/2010 - 02/2015
Skoda Superb (3T) 07/2008 - 05/2013****
Skoda Superb (3T) 06/2013 - 05/2015****
Skoda Yeti (5L) 08/2009 - 10/2013*****

VW
VW Amarok (2H) 07/2010 - 08/2016
VW Kupla (16) 11/2011 - 06/2016
VW Caddy III (2K) 10/2003 - 08/2010
VW Caddy III (2K) 09/2010 - 04/2015
VW CC (3C/35) 06/2008 - 11/2011
VW CC (3C/35) 02/2012 - 08/2016
VW EOS (1F) 05/2006 - 10/2010
VW EOS (1F) 10/2010 - 04/2015
VW Golf V (1K) 11/2003 - 09/2008
VW Golf V (1KM) 06/2007 - 10/2009
VW Golf V Plus (1KP) 01/2005 - 02/2009
VW Golf VI (1K) 11/2008 - 09/2012
VW Golf VI (1KM) 11/2009 - 04/2013
VW Golf VI Plus (1KP) 03/2009 - 01/2014
VW Jetta V (1KM) 09/2005 - 10/2010
VW Jetta IV (162) 01/2011 - 08/2014
VW Passat B6 (3C2) 11/2005 - 07/2010
VW Passat B6 (3C5) 08/2005 - 07/2010
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Polo V (6R) 06/2009 - 01/2014
VW Scirocco III (13) 08/2008 - 04/2014
VW Sharan II (7N) 08/2010 - 04/2015
VW Tiguan I (5N) 10/2007 - 02/2011
VW Tiguan I (5N) 06/2011 - 04/2016
VW Touran I (1T) 01/2003 - 09/2006
VW Touran I (1T) 11/2006- 04/2010
VW Touran I (1T) 08/2010 - 04/2015

Väri: musta

Kehyksen aukon koko: 172 mm x 98,5 mm

Toiminnot ja signaalit:
Tuontiautoissa ja eri ohjelmistoversioissa voi olla yhteensopivuuspoikkeamia.

punainen: +12V sytytysnapa 15
oranssi: +12V valaistusterminaali 58
violetti/valkoinen: +12V peruutussignaali
pinkki: nopeussignaali
vihreä: maa GND-käsijarrusignaali

Lähtöjen enimmäiskuormitus: 250 mA.

Virrantarve yli 250 mA:
1 relekelan vastus 75 ohmia min.
2 Releen kelan impedanssi 150 ohmia min.

rattikaukosäädin

*Ajoneuvot, joissa on Amundsen / Columbus / Nexus OEM -navigointi
**Ajoneuvot, joissa on Bolero / Swing OEM Skoda OEM navigointisuoja

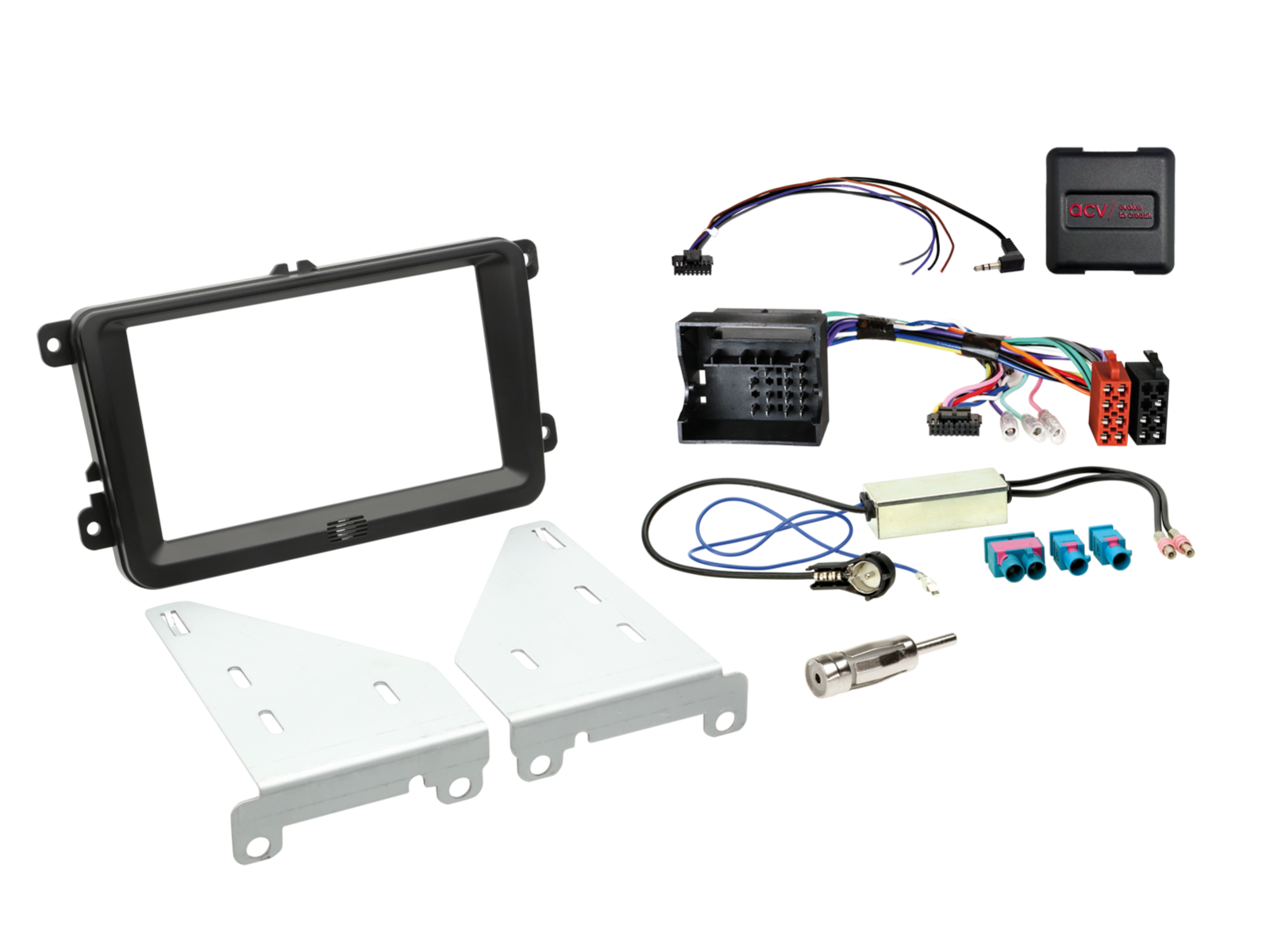

Toimitussisältö:

2-DIN-Asennuskehys Seat/Skoda/VW eri ajoneuvot musta Tuotenumero: 381320-30-1
LFB Seat/Skoda/VW Multilead Antenna Fakra(m)(Set)DIN/ISO Tuotenumero: 42xvw002-2
