ACV 611320-10-4 2-ISO-asennuskehys säilytyslokerolla ja radion liitäntäsarja rattikaukosäätimille Se

2-ISO-asennuskehys säilytyslokerolla ja radion liitäntäsarja rattikaukosäätimille Seat / Skoda / VW

Monissa autoissa on ajoneuvokohtainen tehdassoitin, joka on muotoiltu osaksi keskikonsolia.
Asennussarjat sisältävät kaikki komponentit OEM-laitteen vaihtoa varten.

Joissain tapauksissa kaikkia ajoneuvon toimintoja ei tueta.
Esimerkiksi Trailer Assist, E Call tai muut ajoavustusjärjestelmät.

Yhteensopivuus:
Seat
Seat Alhambra (7N) 10/2010 - 04/2015
Seat Leon (1P) 09/2005 - 03/2009
Seat Leon (1P) 04/2009 - 11/2012
Seat Toledo (NH) 03/2013 - 05/2015

Skoda
Skoda Fabia (5J) 03/2007 - 04/2010
Skoda Fabia (5J) 06/2010 - 06/2014
Skoda Octavia (1Z) 06/2004 - 05/2009*
Skoda Octavia (1Z) 01/2009 - 03/2013**
Skoda Rapid (NH) 10/2012 - 04/2015***
Skoda Roomster (5J) 09/2006 - 04/2010
Skoda Roomster (5J) 06/2010 - 02/2015
Skoda-harjoittelu (5J) 09/2006 - 04/2010
Skoda Internship (5J) 06/2010 - 02/2015
Skoda Superb (3T) 07/2008 - 05/2013****
Skoda Yeti (5L) 08/2009 - 10/2013*****

VW
VW Amarok (2M) 03/2010 - 08/2016
VW Kupla (16) 11/2011 - 06/2016
VW Caddy (2K) 10/2003 - 04/2015
VW CC (3C/35) 06/2008 - 08/2016
VW EOS (1F) 05/2006 - 04/2015
VW Fusca (Brasilia) 2005–2011
VW Golf V (1K) 11/2003 - 09/2008
VW Golf V (1KM) 06/2007 - 10/2009
VW Golf V Plus (1KP) 01/2005 - 02/2009
VW Golf VI (1K) 11/2008 - 09/2012
VW Golf VI (1KM) 11/2009 - 04/2013
VW Golf VI Plus (1KP) 03/2009 - 01/2014
VW Jetta III (1K5/1KM) 09/2005 - 10/2010
VW Jetta IV (162) 01/2011 - 08/2014
VW Magotan (Aasia) 2005–2011
VW Passat B6 (3C2) 11/2005 - 07/2010
VW Passat B6 (3C5) 08/2005 - 07/2010
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Polo V (6R) 06/2009 - 01/2014
VW Scirocco III (13) 08/2008 - 04/2014
VW Sagitar (Kiina) 2005–2011
VW Sharan II (7N) 08/2010 - 04/2015
VW Suran 2009–2015
VW Tiguan I (5N) 10/2007 - 04/2016
VW Touran (1T) 01/2003 - 04/2015
VW Vento (Meksiko) 2005–2011


Tekniset tiedot:

CAN-väylä

Liitin: 40-napainen Quadlock VAG-liitin
Liitäntä: OEM-rattikaukosäädin 3,5 mm liitin / irtokaapeli
Liitäntä: OEM-antenni Fakra(m)(Set) ISO(m)

sininen: +12V antennin heräte

Radiopaneeli, jossa on 2-ISO kokoinen aukko.

Seat Leon- ja Toledo-mallit:
Golf V/IV -tyylinen OEM-soitin, jossa on CD-paikka laitteessa.
ilman OEM-soitinta, jossa on CD-paikka laitteen kannessa.

Ajoneuvot Skoda:
Skoda OEM Asennuskehys vaaditaan*/**/***/****

Ajoneuvot Skoda:
Bolero/Stream OEM -soittimella
Amundson / Columbus OEM Navigationin kanssa
ilman Technisatin OEM-soitinta

VW-ajoneuvot:
Ajoneuvot, joissa on RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM-soitin
Ajoneuvot, joissa on RNS315 / RNS510 OEM-navigointi
Ajoneuvot, joissa ei ole RCD320-OEM-soitinta ISO-liittimillä
Ajoneuvot ilman alkuperäistä äänentoistojärjestelmää

Ajoneuvot: VW Caravelle / Multivan / T5 Transporter jotka ei Golf V/VI -tyylisellä soittimella: kehystä voi joutua muokkaamaan.


Toiminnot ja signaalit:
Tuontiautoissa ja eri ohjelmistoversioissa voi olla yhteensopivuuspoikkeamia.

punainen: +12V sytytysnapa 15
oranssi: +12V valaistusterminaali 58
violetti/valkoinen: +12V peruutussignaali
pinkki: nopeussignaali
vihreä: maa GND-käsijarrusignaali

Lähtöjen enimmäiskuormitus: 250 mA.

Virrantarve yli 250 mA:
1 relekelan vastus 75 ohmia min.
2 Releen kelan impedanssi 150 ohmia min.

rattikaukosäädin

*Ajoneuvot, joissa on Amundsen / Columbus / Nexus OEM -navigointi
**Ajoneuvot, joissa on Bolero / Swing OEM Skoda OEM navigointi Tuotenumero: riippuen varusteista
Skoda OEM -numero : 5JA858 415 9B9
Ajoneuvot, joissa on Amundsen / Columbus OEM-navigointi
Ajoneuvot, joissa on Bolero / Swing OEM Skoda OEM Navigointi Kannenko: 3TO8580691QB
Skoda OEM Tuotenumero: 5L0858069L1 QB

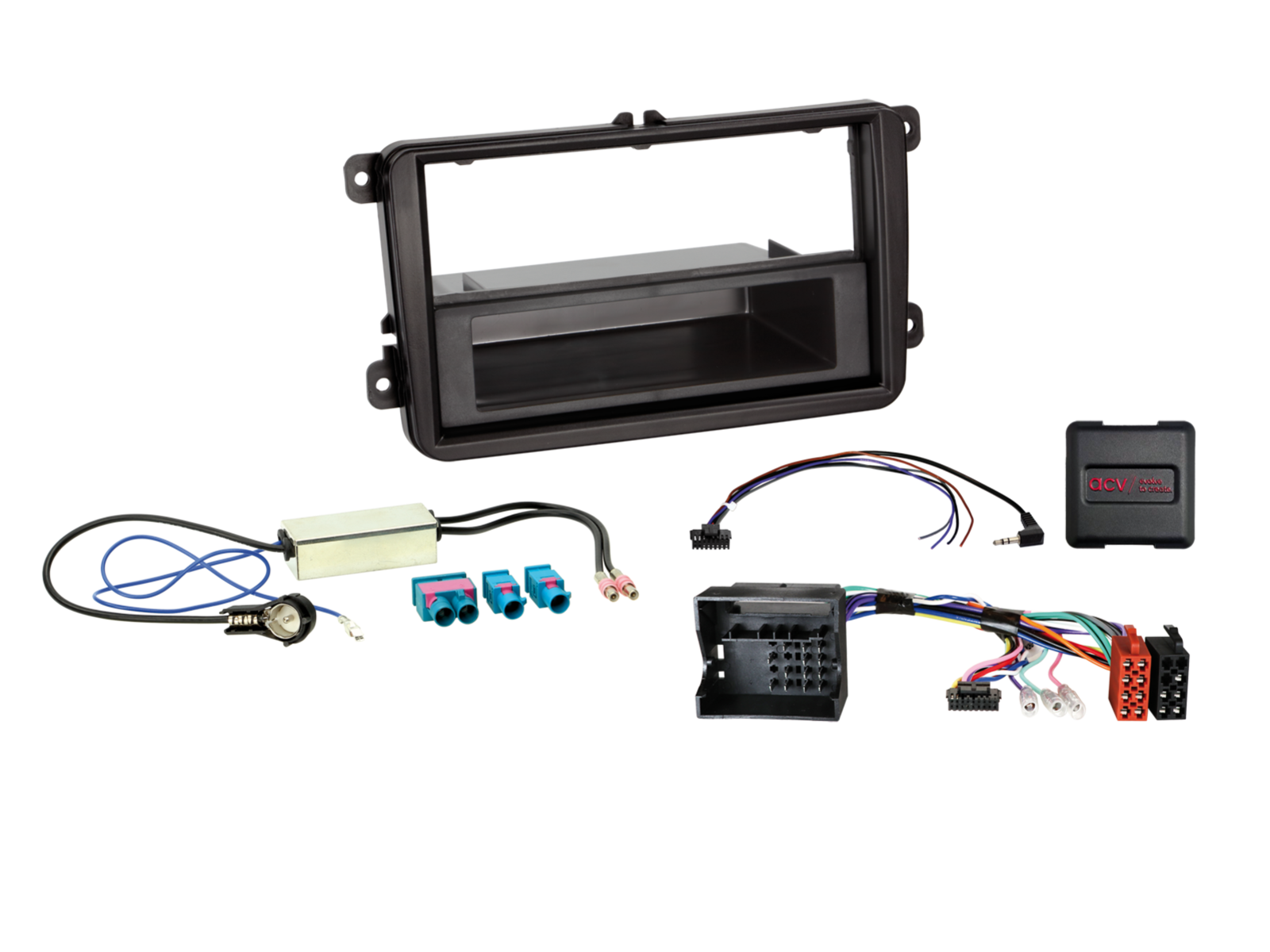

Toimitussisältö:

2-ISO-radion kehys lokerolla, Seat /Skoda/VW musta Tuotenumero: 281320-10-0
SWC Seat/Skoda/VW -ajoneuvot 40-napainen Quadlock Multilead : 42xvw002-0
antenniadapteri Fakra(m)(Set)ISO(m) 12V Phantom tuote: 1524-80-0
