ACV 611320-27-2 2-DIN asennuskehys säilytyslokerolla ja radion liitäntäsarja VW T5 2003-2015/Touare

2-DIN-asennuskehys säilytyslokerolla ja radion liitäntäsarja rattikaukosäätimille VW

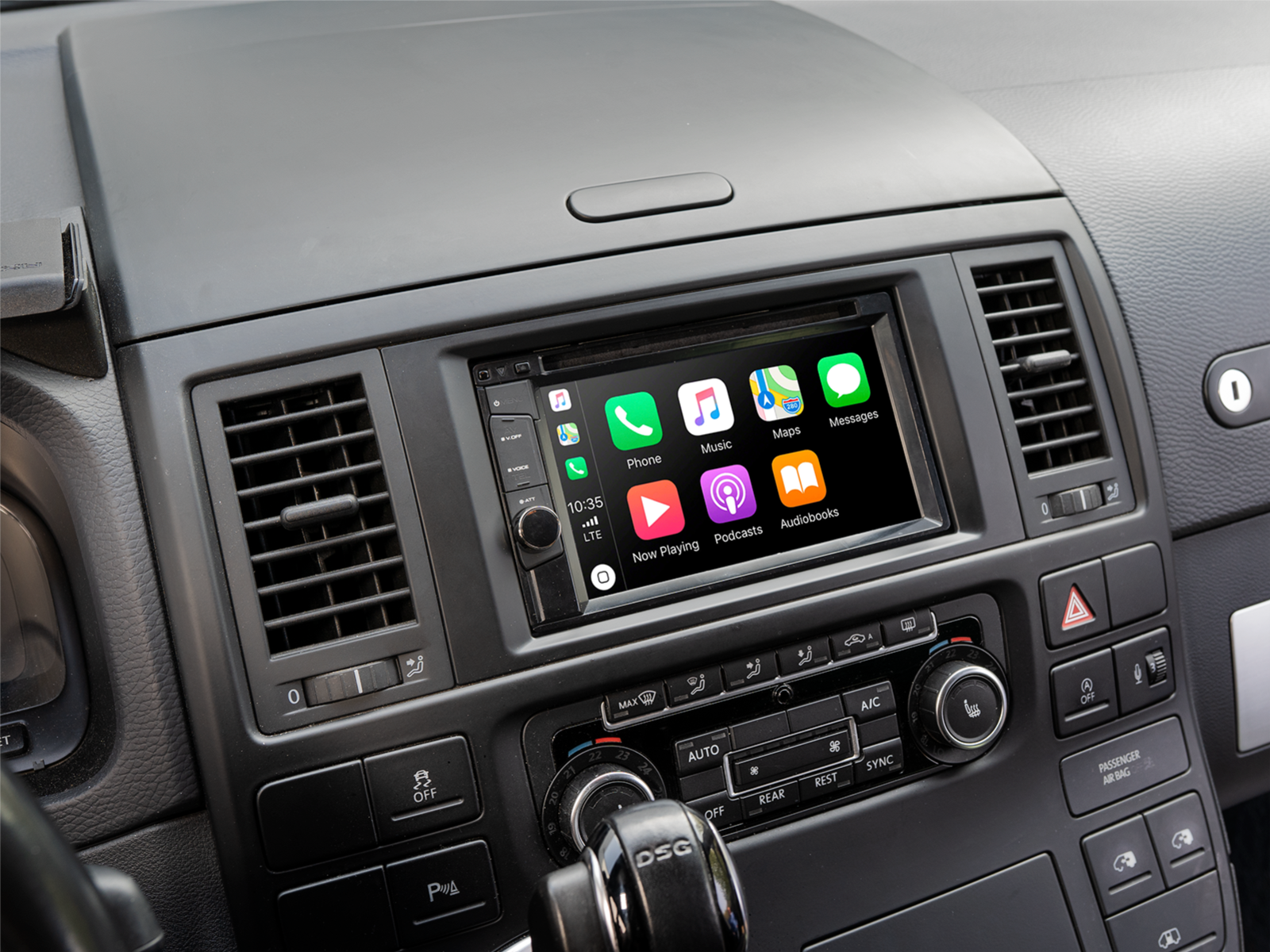

Monissa autoissa on ajoneuvokohtainen tehdassoitin, joka on muotoiltu osaksi keskikonsolia.
Asennussarjat sisältävät kaikki komponentit OEM-laitteen vaihtoa varten.

Ajoneuvon varusteista riippuen kaikki sovittimet ja liitännät, joita tarvitaan jälkiasennuslaitteen käyttöön ja ajoneuvon toimintojen palauttamiseen, sisältyvät toimituslaajuuteen.

Huomioithan yksittäisten komponenttien asennussuositukset.

Kaikki toiminnot eivät välttämättä ole käytettävissä tuki riippuu auton varusteista ja jälkiasennussoittimesta.

Yhteensopivuus:
VW Caravelle (7H) 10/2004 - 09/2009**
VW Caravelle (7H) 09/2009 - 05/2015*
VW Multivan (7H) 02/2003 -09/2009
VW Multivan (7H) 09/2009 - 05/2015*
VW T5 Transporter (7H) 08/2003 - 09/2009**
VW T5 Transporter (7H) 09/2009 - 05/2015*/**
VW Touareg I (7L) 06/2003 - 11/2006***
VW Touareg I (7L) 11/2006 - 02/2010***

*Ajoneuvot ilman Golf V/IV -tyylistä OEM-soitinta
**Ajoneuvot, joissa ei ole 1-DIN OEM-soitinta
**Ajoneuvot, joissa ei ole 2-DIN Delta 6 OEM -soitinta
**Ajoneuvot, joissa ei ole 2-DIN MCD / MFD1 OEM-navigointia
Koneista/poista alumiininen poikkitanko OEM-mittaristosta.

Väri: musta

Tekniset tiedot:
CAN-väylä

Liitin: 40-napainen Quadlock VW ISO
Liitäntä: Fakra(m)(Set) DIN(m)
rattikaukosäädin-adaoteri 42arc100

vaaleanpunainen: +12V sytytysnapa 15 1,5A maksimissa.
oranssi: +12V valaistusterminaali 58 0.1A maksimi.
valkoinen: +12V peruutussignaali 1,5A maksimi.
keltainen/vihreä keltainen/punainen: nopeussignaali

Liitäntäkaapeli seuraaville radiovalmistajille:

Alpine 3,5 mm liitinliitäntä
Blaupunkt 2010 3,5 mm liitinliitäntä (Sony/Pioneer)
Blaupunkt 2010 Key1 / Key2 / (GND) Liitin (China HU)
Kiinan HU Key1/Key2/(GND) -liitin
Clarionin 3,5 mm liitinliitäntä
Digital Dynamics Single Cable -liitin
ESX Key1 / Key2-liitin (Kiina HU)
JVC 3,5 mm liitinliitäntä
JVC-yksikaapeliliitin (Kenwood)
Kenwoodin yksikaapeliliitin
Kenwood 2017 3,5 mm liitinliitäntä (Pioneer/Sony)
Kenwood 2020 Key1 / Key2 / GND-liitin (China HU)
Pioneer 3,5 mm liitinliitäntä
Snooper Key1/Key2 -liitin (Kiina HU)
Sony 3,5 mm liitin
XZent yksikaapeliliitin
Zenecin yksikaapeliliitäntä

DIP-kytkimen säätö 42cx401:

Alpine POIS/POIS/POIS
Blaupunkt 2010 POIS/PÄÄLLE/POIS (POIS/PÄÄLLE/PÄÄLLE)
China HU POIS/PÄÄLLE/POIS
Clarion PÄÄLLE/PÄÄLLE/POIS
Digital Dynamics POIS/POIS/PÄÄLLÄ
ESX POIS PÄÄLTÄ/PÄÄLLÄ/POIS PÄÄLTÄ
JVC ON/OFF/ON (ON/ON/ON) (Single Cable Liitäntä)
JVC PÄÄLLE/POIS/PÄÄLLE (PÄÄLLE/PÄÄLLE/PÄÄLLE) (liitäntä)
Kenwood ON/ON/ON (yksikaapeliliitäntä)
Kenwood 2017 POIS/PÄÄLLÄ/POIS (POIS/PÄÄLLÄ/PÄÄLLÄ) (liitinliitäntä)
Kenwood 2020 POIS/PÄÄLLE/POIS (POIS/PÄÄLLE/PÄÄLLE) (Key1/Key2/GND)
Pioneer POIS/PÄÄLLE/PÄÄLLE
Snooper POIS/PÄÄLLE/POIS
Sony POIS/PÄÄLLE/PÄÄLLE
XZent POIS/POIS/PÄÄLLÄ
Zenec POIS/POIS/PÄÄLLÄ

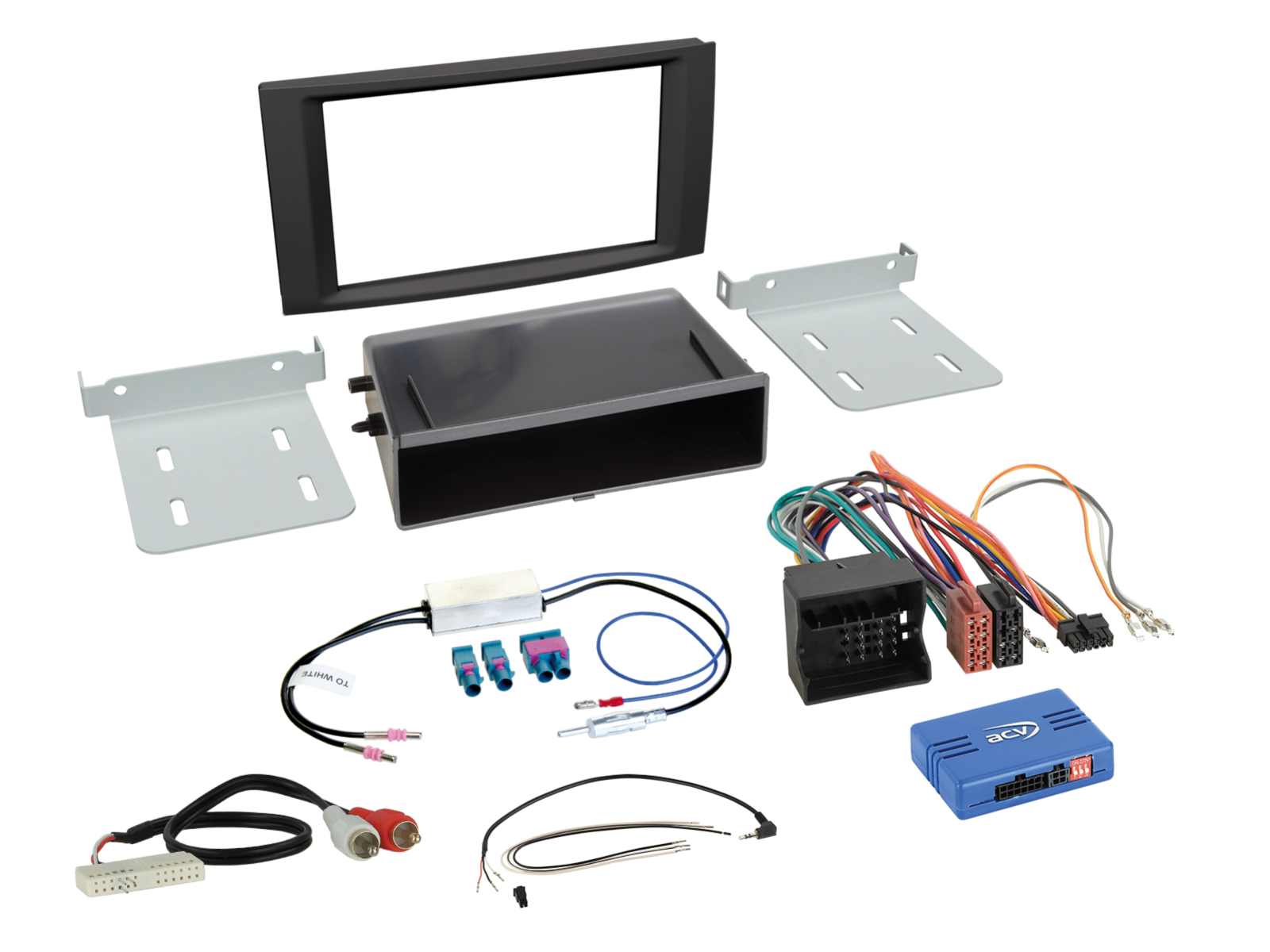

Toimitussisältö:

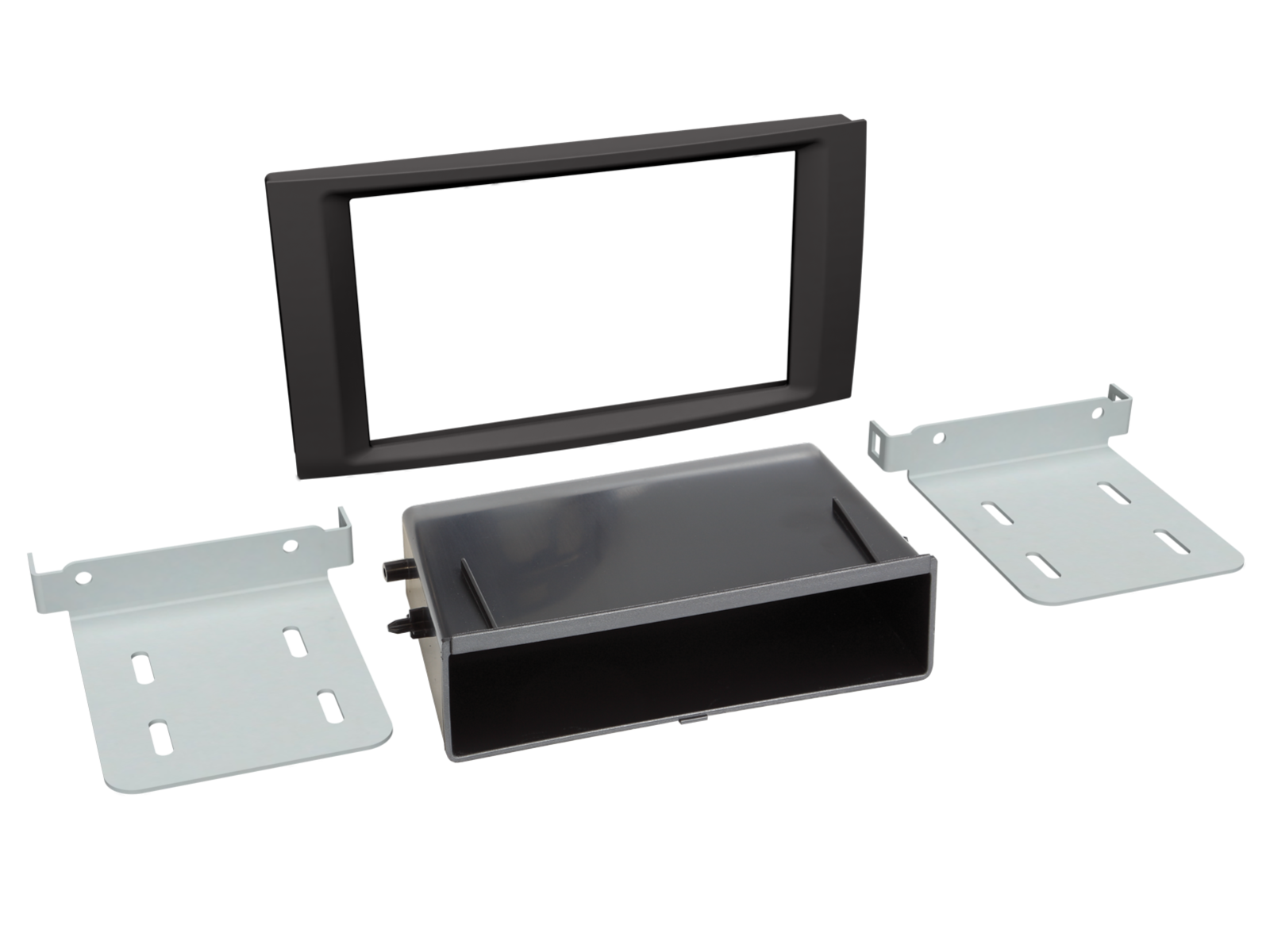

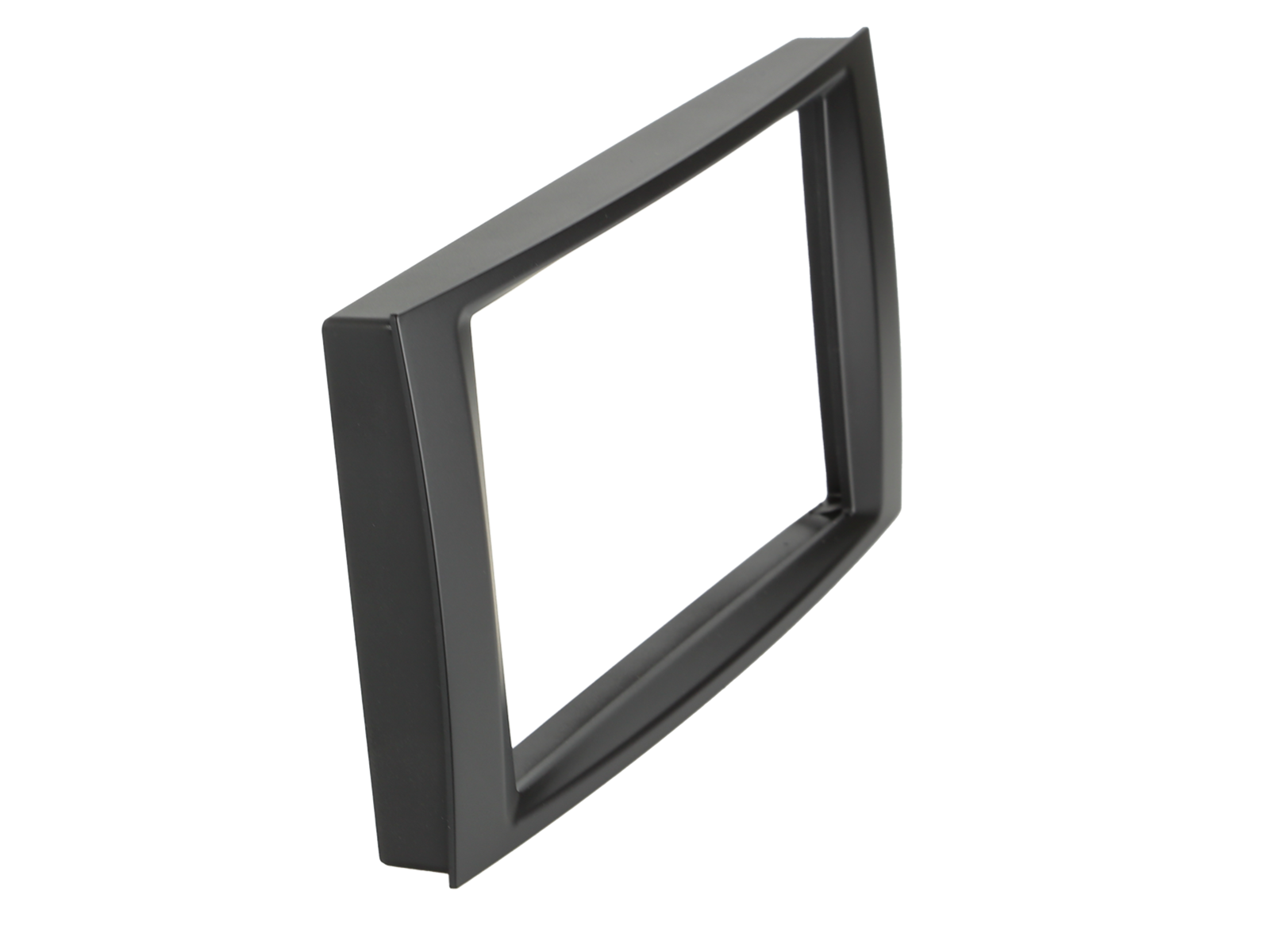

2-DIN-Asennuskehys säilytyslokerolla VW T5/Touareg Tuotenumero: 281320-27-2
LFB Audi/Seat/Skoda/VW Eri ajoneuvot 40-napainen Quadlock Tuote: 42A-1324-001
LFB 42a/CX401 Kaapeli Tuotenumero: 42arc100
Aktiivinen järjestelmäsovitin VW T5/Touareg Quadlock MQS Insert Tuotenumero: 13-1424-26

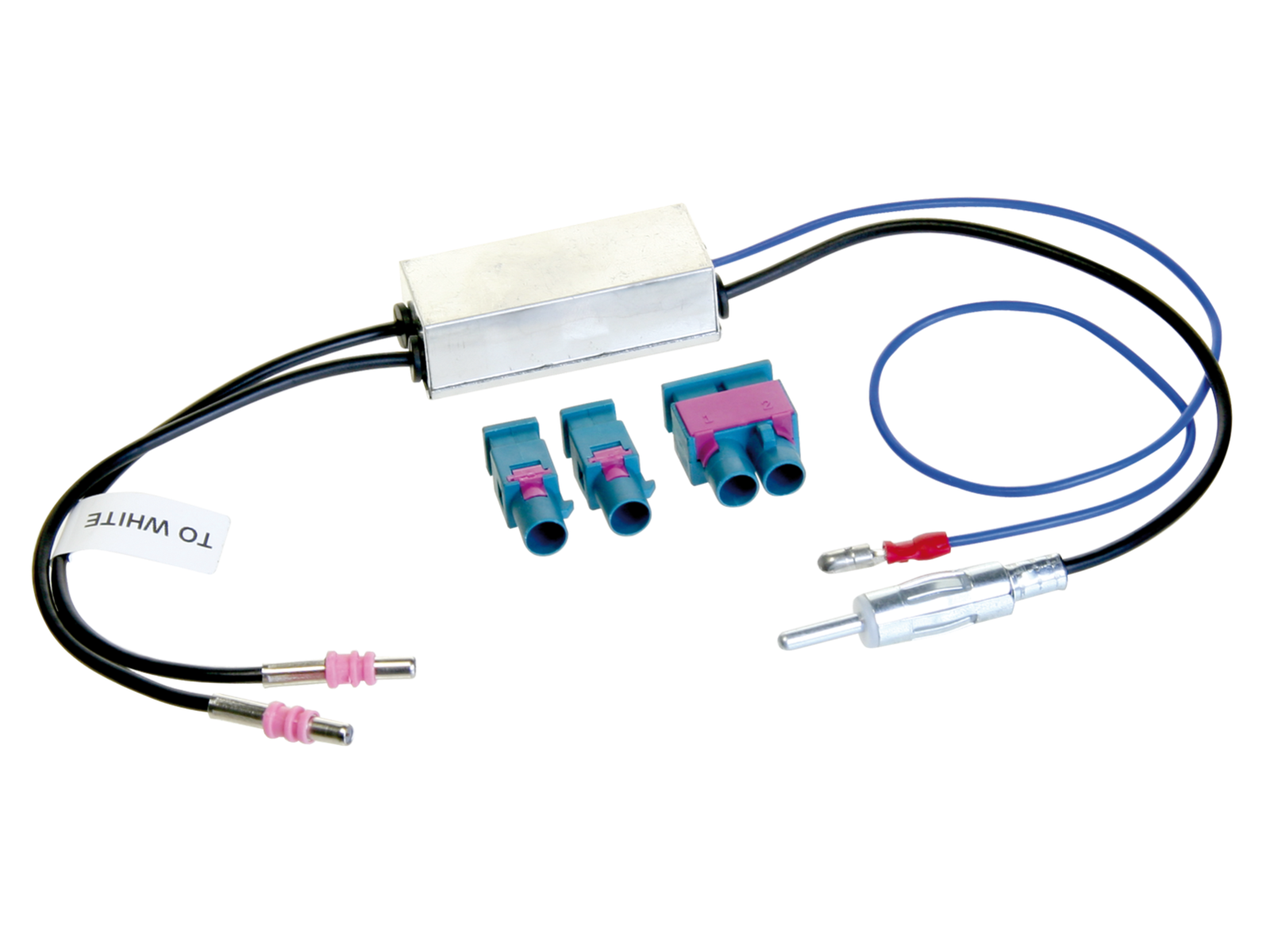

antenniadapteri Fakra(m)(Set)DIN(m) 12V Phantom Tuotenumero: 1524-70
